數控技術的應用越來越廣泛

2020-12-14 19:32:26

次

數控銑床加工中心控制部分采用PLC可編程的控制器控制，其功能的強、速度快、接點數少、可靠性高，并可通過CNC的接口接入CIMS系統。

　　1控件選配

　　變頻器采用三菱地FR-A540型通用變頻器，具有矢量控制，自動保護，反饋制動的功能，PLC采用三菱FX2N，具有25點輸入，16點輸出。

　　2控制電路

　　變頻器地設置，將變頻器的設置為外部控制狀態，實現遠程控制，由A0，A1按編碼組合為四種運行速度，以A2為點動控制。A3反轉控制A4為停車。GM為光電編碼器反饋輸入信號。PLC的X0—X25為操作和工藝控制的輸入信號端，輸出端，Y0—Y5為控制主變頻器，Y6—Y15控制橫梁升降，刀架進給，銑、磨頭的運動。龍門磨床怎么樣?

　　在整個機床地改造過程中涉及到了許多測試，調試的問題，在硬件的設備安裝好后有進行了許多調試工作。PLC程序的編制綜合考慮了工藝與加工要求的問題，變頻器參數設置也需考慮具體的加工要求。

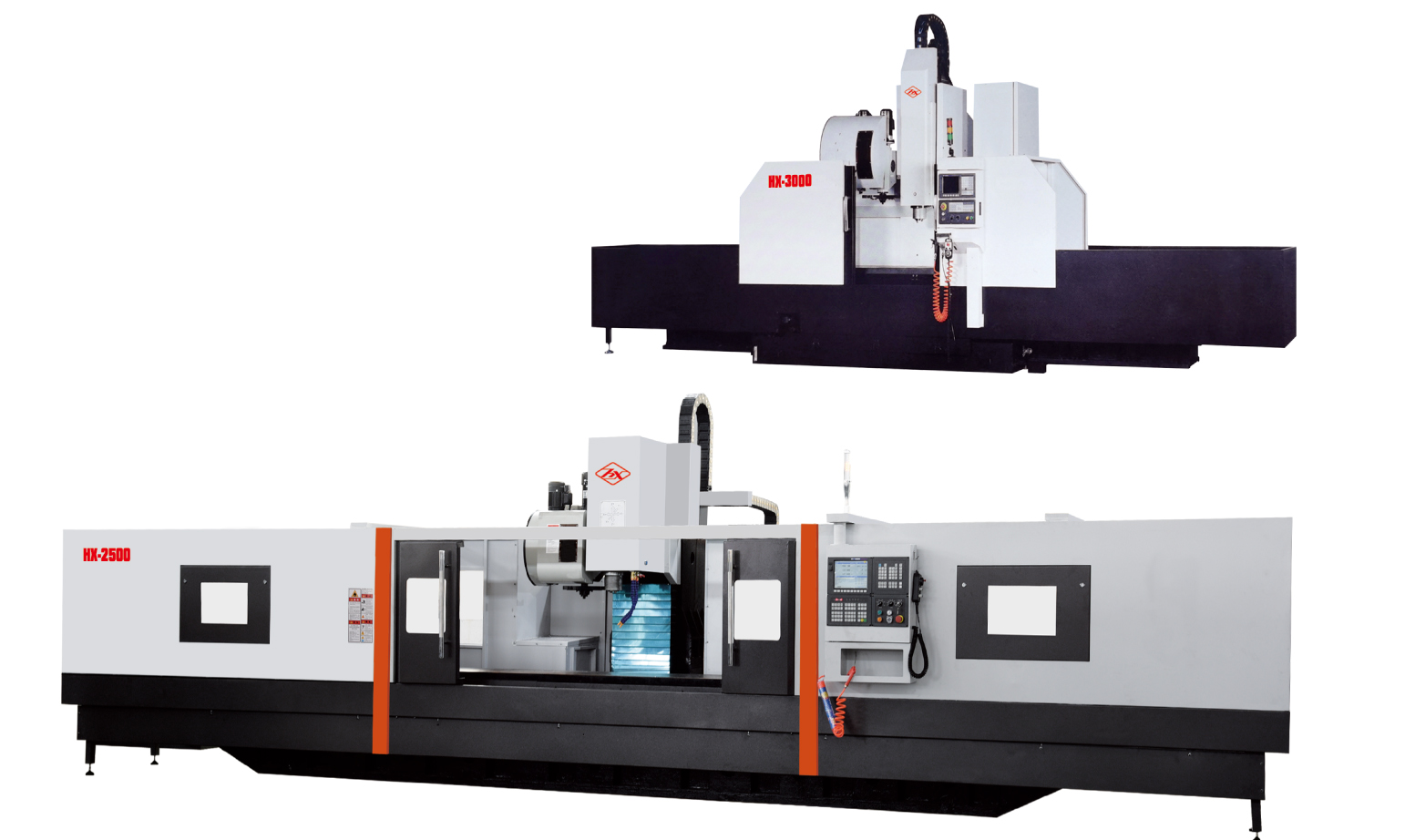

數控龍門銑床
